fluentd と Azure & PowerBI を連携させた簡単リアルタイム分析&ダッシュボード構築

Posted at 2015-08-21

はじめに

最近リアルタイムストリーム処理が注目されて、いろんなプロダクトやサービスが出て盛り上がっているので、そんな中でも可視化まで一気に手に入って簡単に使えるAzure & PowerBIを使うための手順をまとめておこうと思います
注: 2015/08/21現在の情報なので、今後変わっていく可能性があります
注: 2015/08/21現在、設定するリージョンとしては西日本もしくはUSをオススメします

何ができるの？

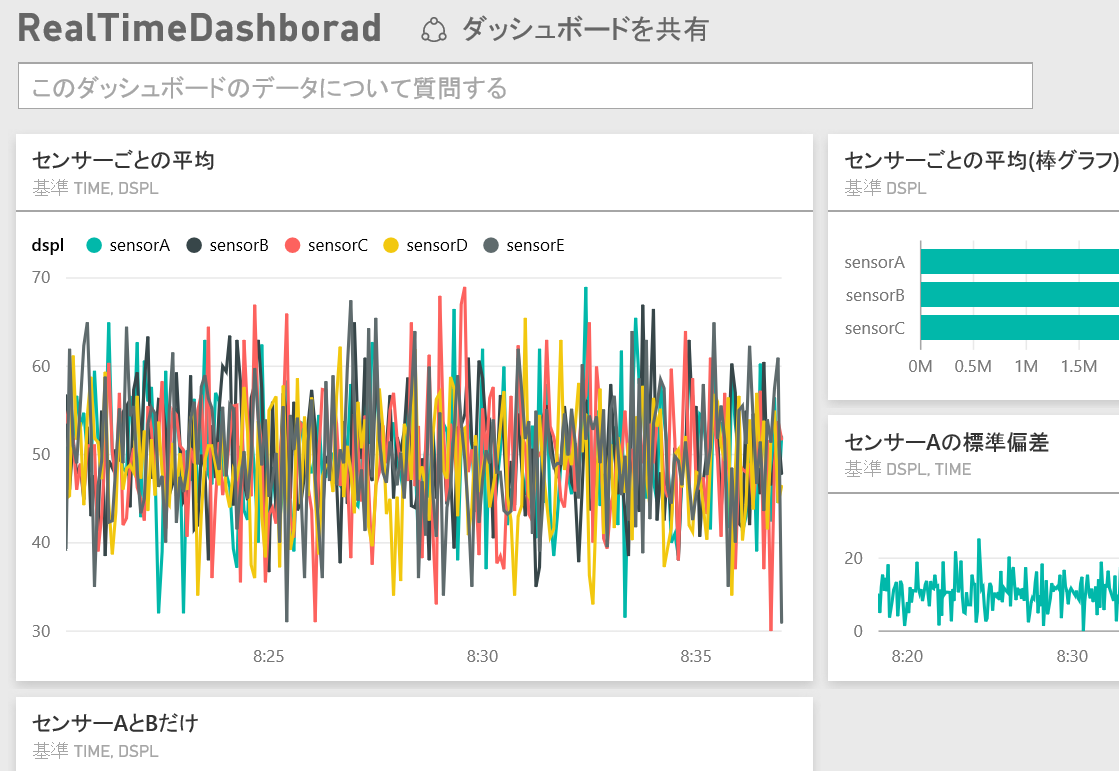

こんな感じのイケてるリアルタイムダッシュボードが、コードを書くことなく作れます

このダッシュボードでは5秒に1度自動更新がかかるようになっています(更新はストリーム処理の頻度によります)

全体構成

このスライドの19ページ目にある図(下記)がEnd to Endの構成イメージで、この記事ではData Collection を fluentd で行い Event Hubs/Stream AnalyticsとPowerBIの連携部分について書きます

前提条件

当然ながら Microsoft Azure のアカウントが必要です
また Power BI のアカウントも必要です
Mac の方は Google Chrome での操作をオススメしています

Event Hubs の作成と設定

Azure 管理ポータルサイトにアクセスし、表示されるログイン画面に Microsoft アカウントを入力して [続行] ボタンをクリックし、Azure 管理ポータルサイトにログインします
ログインすると、下図のような Azure 管理ポータルサイト画面が表示されます

Azure 管理ポータルサイトの左下部にある [＋新規] をクリックします

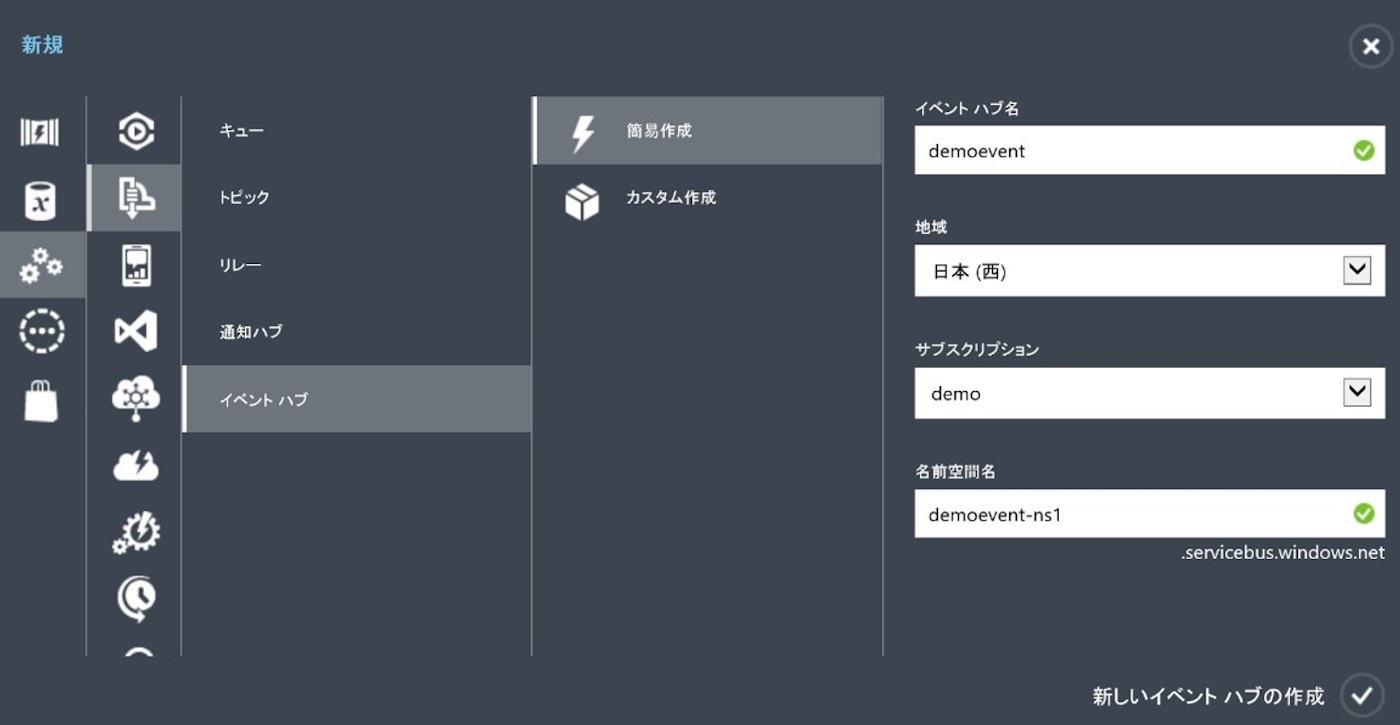

[APP SERVICES] -> [SERVICE BUS] -> [イベントハブ] -> [簡易作成] の順にクリックし、名前、リージョン、新規または既存の名前空間を指定して、新しい Event Hubs を作成します

Stream Analytics ジョブは、単一の Event Hubs コンシューマーグループから読み取ります
コンシューマーグループを作成するには、新たに作成された Event Hubs に移動し、[コンシューマーグループ] タブをクリックし、ページ下部の [作成] をクリックして、コンシューマーグループの名前を指定します

Event Hubs へのアクセスを許可するには、共有アクセスポリシーを作成する必要があります
作成には Event Hubs の [構成] タブをクリックします

[共有アクセスポリシー] で、[管理] アクセス許可を持つ新しいポリシーを作成します(お試しなので管理にしていますが、実運用では必要に応じて権限をコントロールしましょう)

[ダッシュボード] に移動し、ページ下部の [接続情報] をクリックして、接続情報をコピーして保存します

fluentd の設定

fluent-plugin-azureeventhubs を使うと、Event Hubs へデータを送るのがとても簡単です
connection_string に接続情報を設定し、hub_name に Event Hubs で設定した名前を入れるだけでOKです

(例)fluentd.conf

<match pattern>
  type azureeventhubs_buffered

  connection_string <Paste SAS connection string from Azure Management Potal>
  hub_name          <Name of Event Hubs>
  include_tag       (true|false) # true: Include tag into record [Optional: default => false]
  include_time      (true|false) # true: Include time into record [Optional: default => false]
  tag_time_name     record_time  # record tag for time when include_time sets true. [Optional: default => 'time']
  type              (https|amqps) # Connection type. [Optional: default => https]. Note that amqps is not implementated.
  expiry_interval   <Integer number> # Signature expiration time interval in seconds. [Optional: default => 3600 (60min)]
</match>

Event Hubsの設定が終わっていれば、この設定を用いてデータを投げ始めてOKです
Stream Analyticsの設定で、実際のデータをサンプリングする部分があるので、先にデータを投げておくとよいです

Stream Analytics ジョブの作成

Stream Analytics のジョブは、"入力" "クエリ" "出力" の3つの設定から成り立っています
まずは Azure ポータルで、[新規]、[データサービス]、[Stream Analytics]、[簡易作成] で作成します

入力の設定

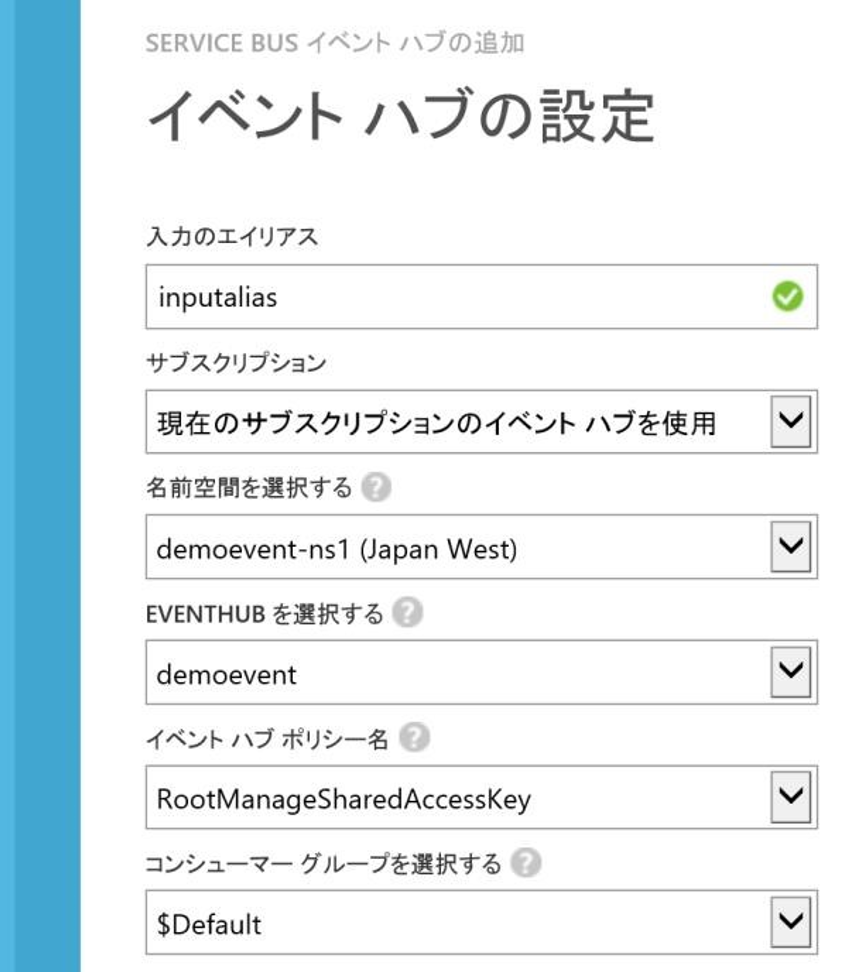

Stream Analytics ジョブで、ページ上部の [入力] をクリックしてから、[入力の追加] から設定を追加します

[イベントハブ]: Event Hubs がある名前空間を選択します
[イベントハブ名]: Event Hubs の名前を選択します
[イベントハブポリシー名]: このチュートリアルで前に作成した Event Hubs のポリシーを選択します
[イベントハブコンシューマーグループ]: このチュートリアルで前に作成したコンシューマーグループを入力します

ジョブのクエリの指定

Stream Analytics は、変換を記述するための単純な宣言型のクエリのモデルをサポートします
Azure Stream Analytics クエリ言語リファレンスに詳細があります
クエリ処理の概念は、このスライドの22ページあたりに書いてあります

サンプルデータの入力

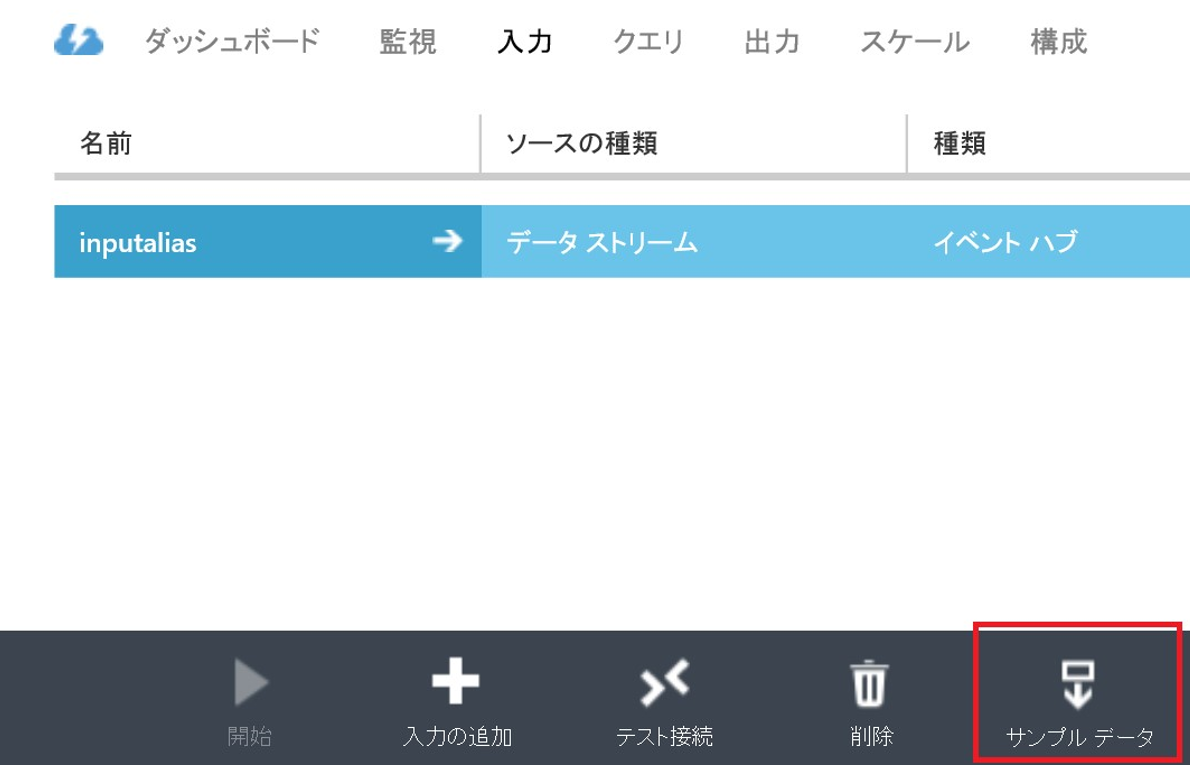

入力を選択して、ページ下部の [サンプルデータ] をクリックします

表示されたダイアログボックスで、データ収集を開始する [開始時間] を指定し、使用する追加のデータ量に応じて [期間] を指定して収集すると、サンプルデータが生成されます

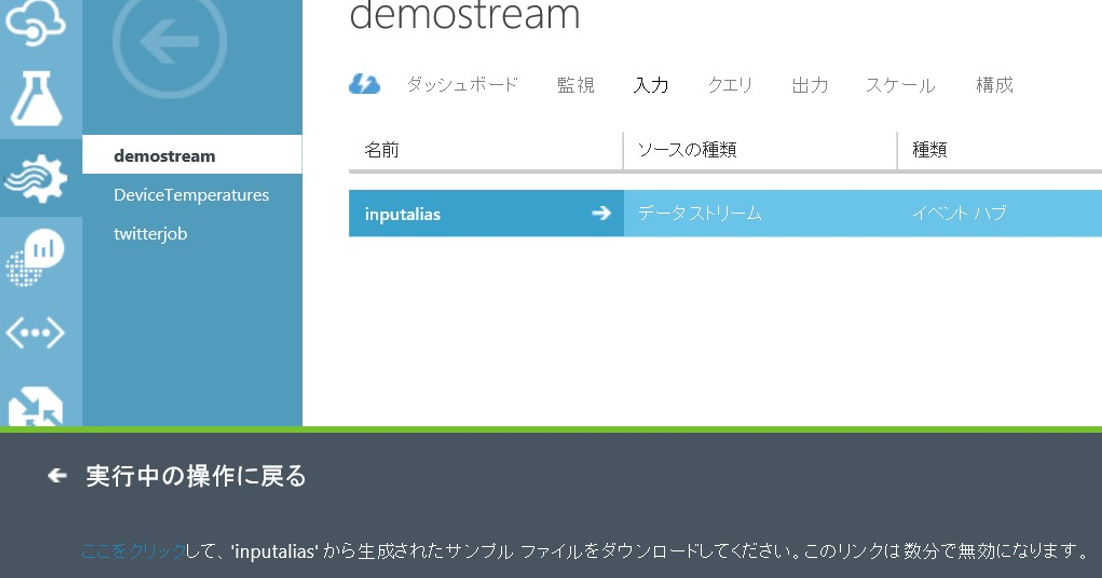

生成が終わると、[詳細] が出てくるのでそこをクリックし、 ここをクリック リンクをクリックして、生成された .JSON ファイルをダウンロードして保存します。
